Монтажная сеть Fischer для Viessmann

Viessmann Group вкладывает почти 70 миллионов евро в модернизацию штаб-квартиры в Аллендорфе. Более 80% этих средств потрачено на обновление предприятий.

После полного обновления зданий и установки нового оборудования завод станет гораздо более эффективным, чем предприятия сегодняшнего дня. Полностью реконструированные системы снабжения здания, включающие водопровод, электроснабжение, линии подачи сжатого воздуха и технических газов, проложенные в виде сети под крышей, обеспечивают значительную гибкость при реконструкции завода и оборудования, а также любых модификаций производственных линий, если они потребуются.

“Преимущества монтажной сети Fischer стали очевидны уже на ранних этапах разработки проекта, поскольку благодаря ей больше не требовались сложные коммуникационные шахты ниже уровня пола здания и многоэтажные системы каналов и шин”, - объясняет дипломированный инженер проектной компании Energietechnik Клаус Шнепф. Инженерное бюро, уже имея опыт аналогичных проектов, разработало все системы инженерного обеспечения здания Viessmann.

Установка монтажной сети и запуск производства производились секция за секцией. Такой подход позволил практически не прерывать производственный процесс и не переносить чрезмерную нагрузку на другие цеха. Специалисты по монтажу работали в тесном сотрудничестве с ТГСВ-фирмой Schwender над сложным проектом монтажной сети.

Руководитель проекта Дитер Йентер (Fischer): “Мы разработали планы установки и конструктивные решения с помощью нашей программы SaMontec 3.0, а также произвели расчеты для анализа испытаний на прочность”. Благодаря плотному взаимодействию с проектной группой Energietechnik готовые к установке монтажные шины и крепежные элементы поставлялись в Аллендорф точно в нужное время и сразу монтировались на место согласно спецификациям. Несмотря на ограниченный объем для хранения материалов, монтажная сеть была установлена под потолком здания за сравнительно короткое время. Начиная с января 2005 г. более 55 000 м² монтажной сети было установлено в цехах четырех отдельных секций предприятия.

Системы подачи воды, питания, сжатого воздуха и технических газов проще и быстрее монтировать на ровную поверхность, чем непосредственно на потолочные конструкции, где требуется сложный расчет крепежей. Не требуется одноточечных подвесов, что экономит время и деньги. Трубопроводы можно временно проложить вдоль монтажной сети и зафиксировать позже. При монтаже коммуникаций и позднее для их обслуживания или переключения можно использовать подъемники, размещенные на уровне пола цеха.

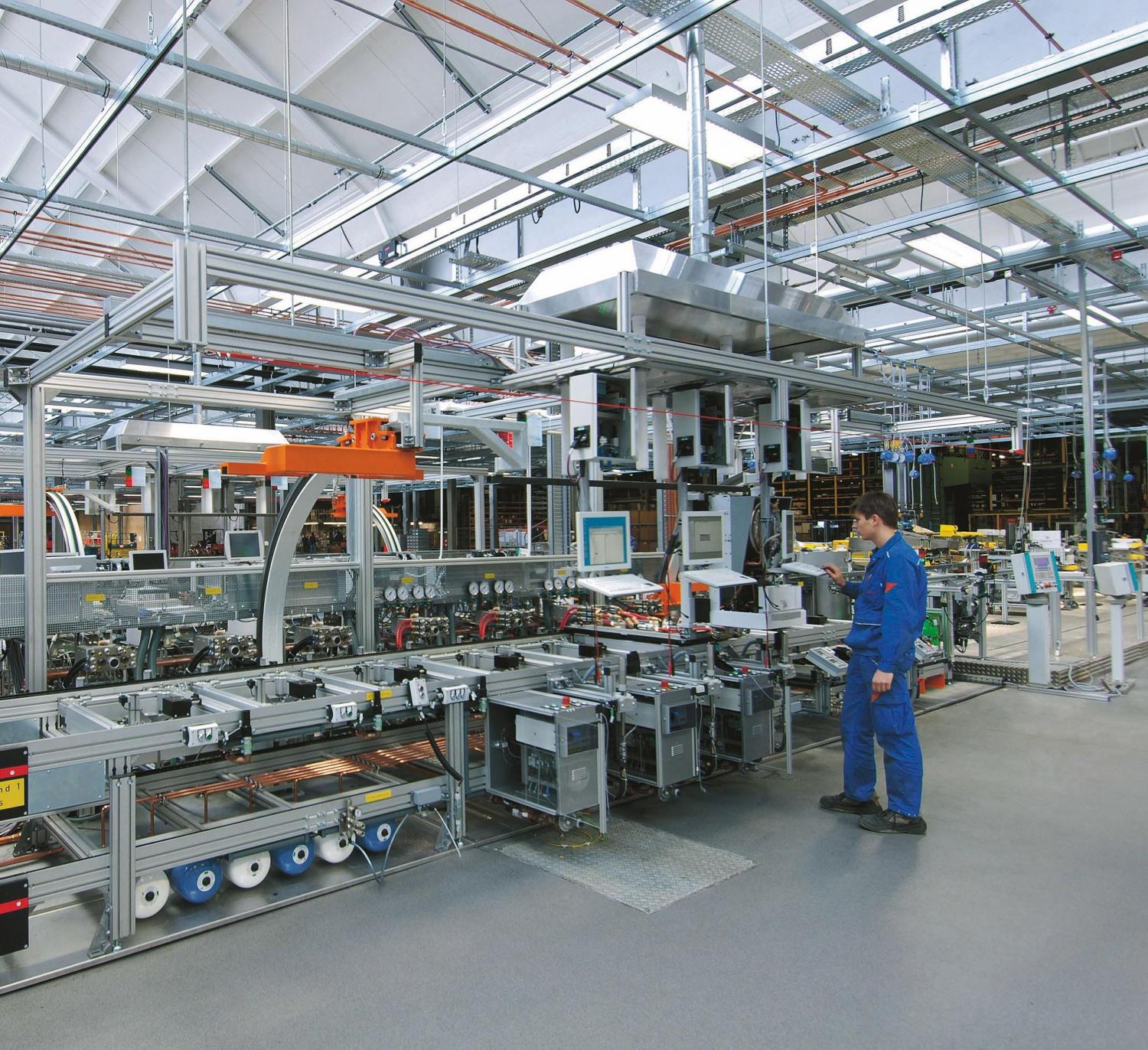

Рабочие соединили монтажные шины Fischer MS 40/120 (продольные) и MS 40/60 (поперечные) в сети с ячейкой 2,5 х 2,5 м. Затем эти сети подвешивались на высоте 4,5 м непосредственно на фермах крыши. Дополнительную жесткость обеспечили диагональные тросы. Особенно сложной задачей было подвесить к монтажной сети подъемное оборудование, способное принимать грузы до 450 кг.

Но монтажные сети не только практичные и гибкие: проектировщикам и архитекторам они тоже дают широкий простор для реализации интересных дизайнерских решений. Например, монтажная сеть Fischer из серебристо-белых шин с ячейкой 1,5 м была установлена в новом здании академии Viessmann, где на ней закреплены дополнительные звукоизолирующие элементы. “Это дало нам возможность связать - в плане и дизайна, и функций - производственные цеха со зданием академии”, - говорит Клаус Шнепф.
