Яркое пятно на торговой улице
- Местоположение: Германия
- Использованные продукты: Хим анкеры FIS V, Фасадные анкеры SXS
- Год постройки: 2006

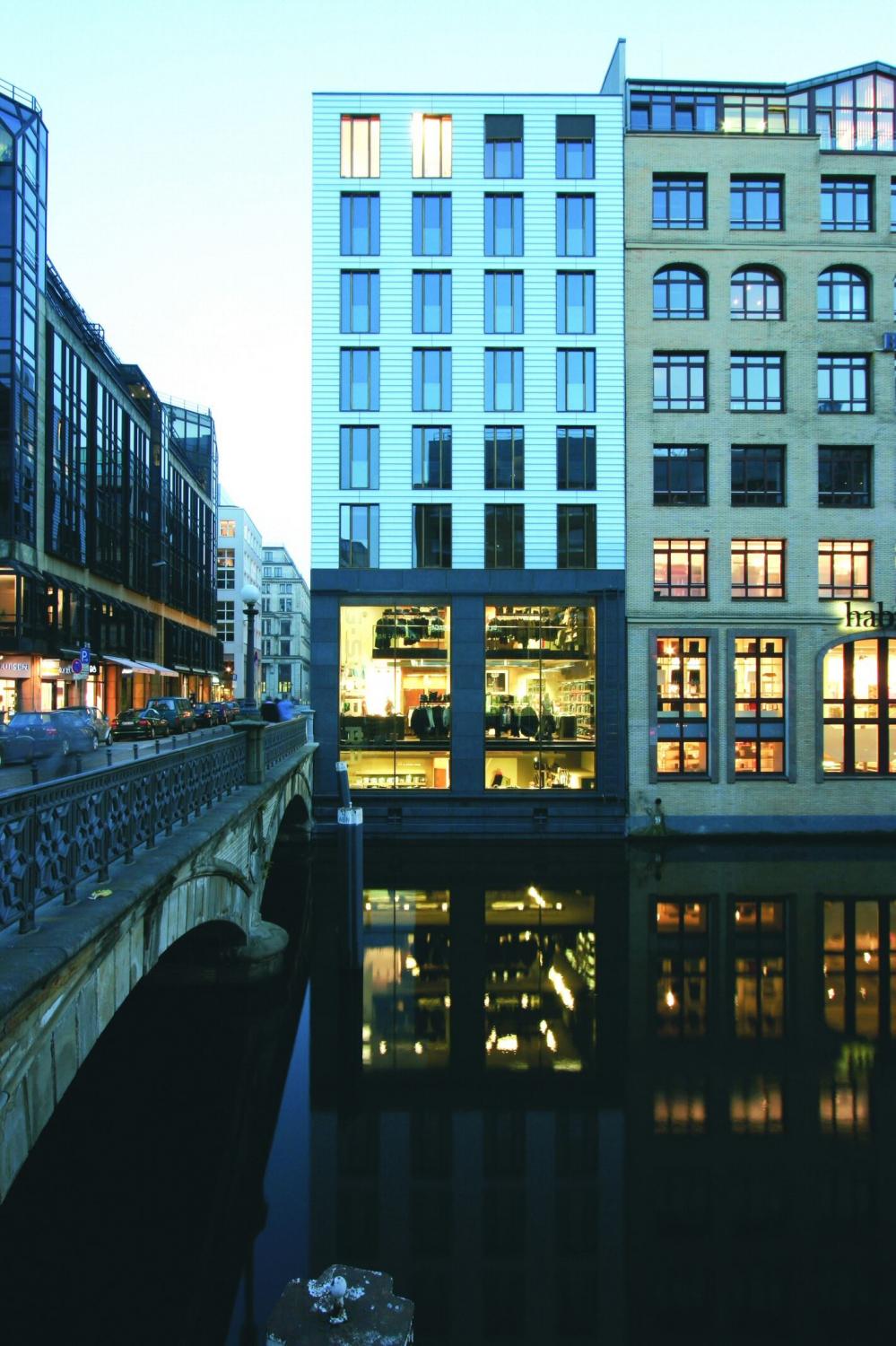

Neue Wall - самая фешенебельная торговая улица Гамбурга. Роскошные бутики и старинные магазинчики вытянулись вдоль нее. Для повышения привлекательности этой территории разработан проект окружающего городского пространства. Одной из самых ярких точек в этом проекте станет здание Neuer Wall 52 с уникальным стеклянным фасадом. Стеклянные элементы незаметно крепятся точечными крепежными элементами Fischer.
Архитекторы KKPW совместно с RIPA Grundstücks-gesellschaft mbH и при поддержке BC & H Projektmanagement GmbH создали настоящий центр притяжения. Ряд магазинов углового здания длиной 40 м и высотой 13 м облицован строгим натуральным черным камнем, но шесть офисных этажей со стороны улицы имеют деликатный “чешуйчатый” фасад из стеклянных элементов-”жалюзи”. Это придает фасаду со 136 окнами яркий, запоминающийся облик. Встроенная в окна LED-подсветка вечером наполняет фасад ярким прохладным светом.
Специалисты по монтажу фасадов Fischer принимали участие в проектировании стеклянного фасада с самого начала разработки. Совместно с компанией-дизайнером фасадов GEFA-Plan и генеральным подрядчиком Metallbau Hansen, Fischer Advanced Curtain Wall Technique (ACT) разработали решение, удовлетворяющее всех. “Применение стандартизованных элементов и широкое использование заводских несущих конструкций позволили снизить затраты на этапах планирования и монтажа”, - говорит Хейко Отманнс, менеджер по продажам Hansen-Metallbau. Точечному крепежу для стекла Fischer FZP-G отдали предпочтение перед стандартными крепежами, требующими сверления стекла, из эстетических и экономических соображений.
Горизонтальные стеклянные элементы размером 1,2 х 0,33 м размещены между окнами и образуют общую площадь 675 м². Элементы, изготовленные из триплекса HERO 8/10 мм, монтировались на несущую конструкцию Fischer System One Light м помощью 10 000 анкеров с подрезом FZP-G. Этот инновационный метод крепления стекла доказал свою эффективность. Внешнее 8-мм закаленное стекло соединяется с внутренним 10-мм закаленным стеклом белой прослойкой. В верхних точках крепежа во внешнее 8-мм стекло устанавливался точечный крепеж FZP 3 x 16.5 M6/9 с глубиной закладки 5 мм. Такой анкерный принцип обеспечивает устойчивость к ветровым нагрузкам и сохранение несущей способности внешнего стекла, если внутренняя прослойка окажется повреждена.
Кольцевой зазор, создаваемый трубчатым буром во внутреннем стекле, после установки анкеров заполнялся синтетическим инъекционным составом Fischer FIS V для поглощения поперечных нагрузок. В нижних точках крепежа во внутреннее 10-мм стекло устанавливался анкер с подрезом FZP 15 x 6 M8/9 G с глубиной закладки 6 мм. Поскольку горизонтальные стеклянные элементы перекрываются, верхние точки крепежа не видны, а прослойка между стеклами скрывает нижние точки крепежа. Несущая конструкция была спроектирована так, чтобы установить стеклянные элементы под углом 6,5°.
Несущая конструкция была изготовлена заводским способом и поставлена на место модулями 2,5 х 1,2 м, где впоследствии была собрана и установлена на кронштейны на стене. кронштейны анкеровались с помощью 6000 длинных анкеров SXS 10 из нержавеющей стали А4. Fischer SXS 10 - первый пластиковый анкер, сертифицированный для установки в растрескавшийся бетон.
